Монтаж системы видеонаблюдения 90 камер на стройплощадке

Дата:  сентябрь 2020 г.

Заказчик: Строительная площадка.

Местоположение: Московская область, Одинцовский район.

Тех. задание: выполнить монтаж системы видеонаблюдения по периметру строительной площадки

Срок выполнения: 21 день.

Перечень выполненных работ: поставка оборудования, монтаж, пуско-наладочные работы, обучение Заказчика.

Стоимость монтажа видеонаблюдения: - руб.

По техническому заданию необходимо установить камеры видеонаблюдения по периметру строительной площадки и все изображения вывести на посту охраны.

Строительная площадка находится в лесной зоне. На большинстве участков работа проводилась среди густого леса и болотистой местности. В соответствие с четким соблюдением требований по характеристикам оборудования, установлены камеры - Hiwatch, видеорегистраторы - Hikvision - 2, коммутаторы - Hikvision и Zyxel.

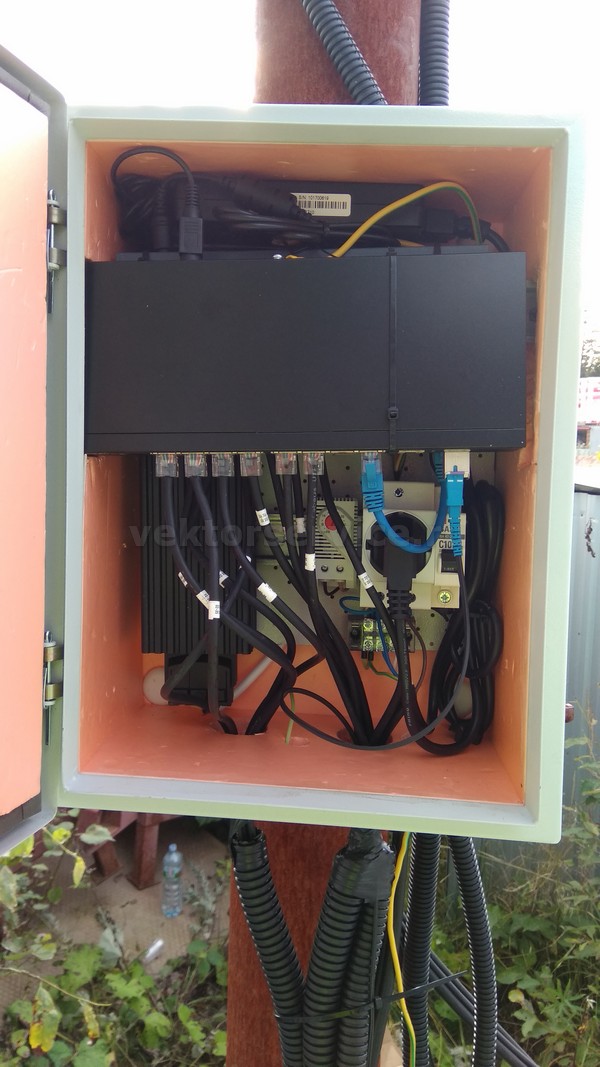

Для монтажа камер устанавливались металлические опоры высотой 5 метров методом бетонирования или при помощи сварки. Периметр площадки 3400 метров. По всему периметру проложен комбинированный оптический кабель с выносным тросом и медными жилами, по которому передаются данные и питание для уличных шкафов - 8 штук. В каждом шкафу размещено по 2 коммутатора с POE и SFP модулем. Удаление некоторых камер от коммутаторов составляло более 200 метров, в реализации такого расcтояния помогла технология POE Extended. Общая протяженность кабеля "витая пара" 13700 метров. Все кабельные магистрали жгутированы между собой каждый метр-полтора и представляют единый пучок.

Оптический кабель приходит в серверный шкаф в оптическую патч-панель. Питание уличных шкафов и прочего оборудования производится от ИБП. Изображение с камер обрабатывают и хранят 2 видеорегистратора на 64-канала и 32-канала. В каждый видеорегистратор установлено по 8 жестких дисков объемом 6 Тб каждый. Глубина архива при круглосуточной записи составляет более месяца. Онлайн картинка с камер выводиться на 2 LED панели диагональю 32".

Всего смонтировано 90 камер с разрешением 4 Мп (плюс 2 дополнительно внутри КПП) на максимальной возможной высоте и настроены на оптимальный обзор. Удаленный доступ разграничивает Mikrotik. Пароли от системы видеонаблюдения и активного оборудования имеют избыточную сложность для соблюдения безопасности. Заказчику составлена исполнительная документация, инструкции и дополнительная информация для работы с системой.

Видео c объекта

ФОТО С ОБЪЕКТА
